Современное автоматизированное раскройное оборудование всё чаще внедряется на активно развивающихся российских предприятиях. Одним из примеров технологического обновления недавно стало брянское швейное производство под руководством Максима Алексеевича Кучерявенко. Предприятие было основано отцом нынешнего руководителя 30 лет назад и сейчас занимает производственные площади около 1000 м², производя порядка 10 тысяч единиц текстильных изделий в месяц.

«Мы начинали давно, ещё 30 лет назад, отец создал бизнес, и я его продолжаю. Шьём женскую одежду: брюки, юбки, платья. В своё время занимались школьной формой, — вспоминает Максим. — Шьём для магазинов, максимальный упор на качество. Работаем на давальческом сырье с крупными заказчиками. По женской одежде, например, мы рабо­тали с Charuel, Calista, по детской — с фирмой «Маленькая леди». Заказчика, с которым работаем сейчас, не могу разглашать, но работаем в том же ключе и с теми же критериями — максимальное качество».

В связи с ростом объёма производства семейное предприятие решило приобрести автоматизированное раскройное оборудование, чтобы повысить производительность и при этом сохранить принятые стандарты качества. «Нашли интересный вариант, созвонились, почитали, изучили, посмотрели в работе», — рассказывает Максим. Интересным вариантом оказался комплекс для раскроя многослойного настила от ведущего китайского производителя CYG YIN, приобретённый у известного в текстильной и швейной отрасли поставщика, компании «Веллес», работающей на рынке более 30 лет.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

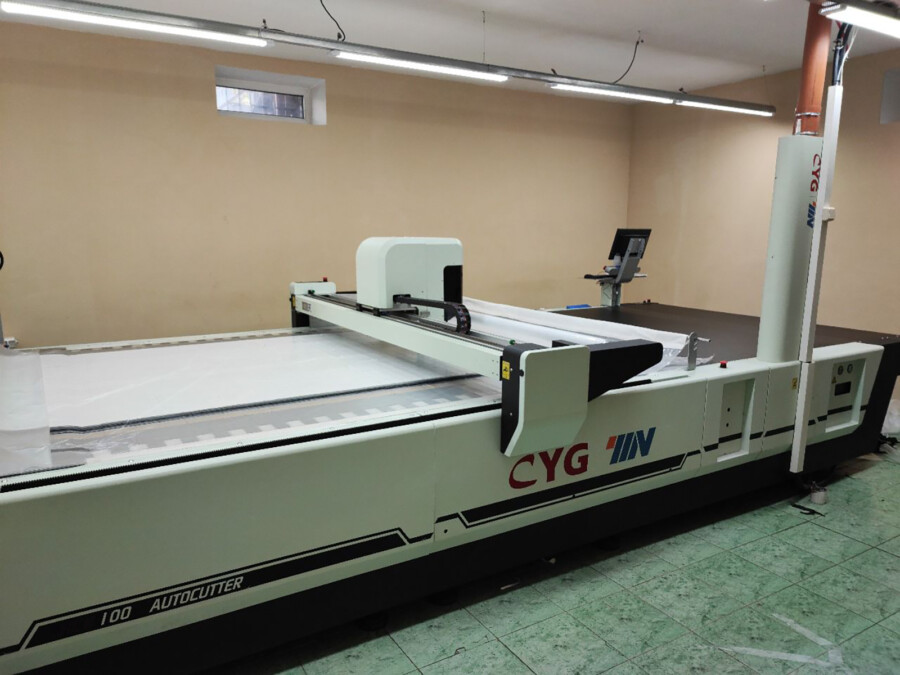

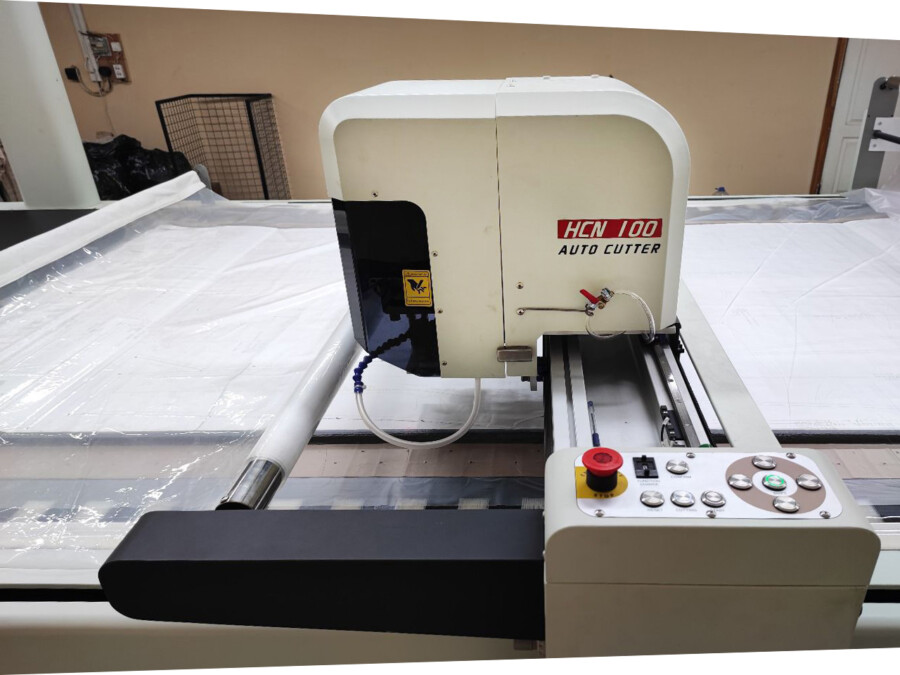

Многослойный раскройщик CYG YIN HCN100-2007JCS с рабочей шириной 2 метра и толщиной настила до 7 см

Новый раскройный комплекс с автоматической настилочной машиной имеет рабочую ширину 2 метра и оснащён 10-метровым воздушным столом, системой охлаждения ножа в зоне реза. Это настоящая промышленная машина. «У нас сейчас идут в основном лёгкие и средней плотности ткани. Мы не успевали кроить, раскройный цех был загружен на 200%. С новым оборудованием сможем увеличить объём кроя в 2–3 раза. Теперь можно расширить штат и увеличить выпуск продукции», — говорит Максим.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

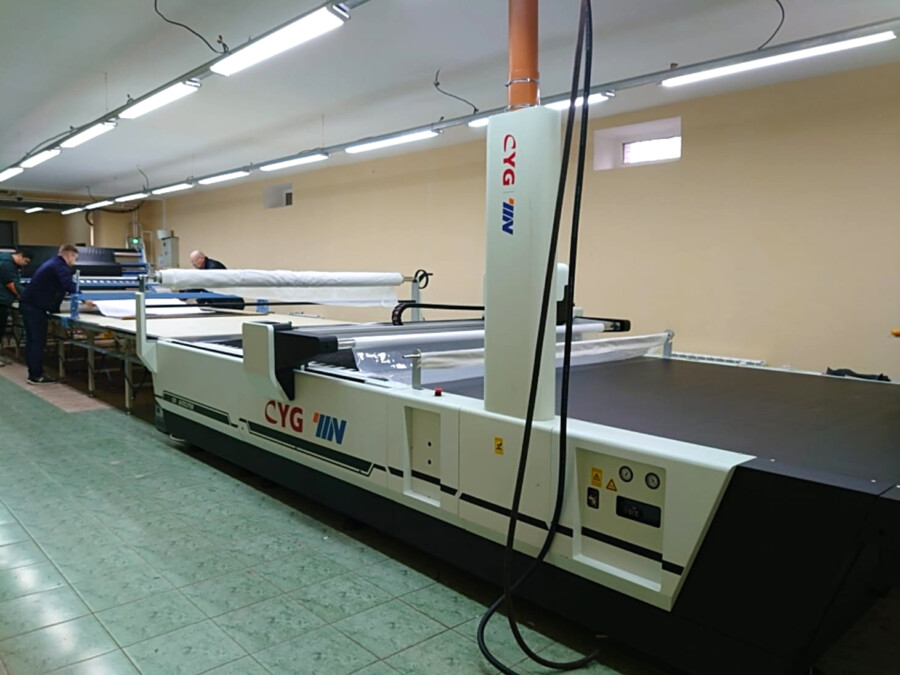

На фабрике заблаговременно подготовили электропитание на 30кВт, 380В для раскройной машины, сжатый воздух и вывод воздуха для мощной турбины, что позволило быстро провести монтаж

Из особенностей комплекса можно отметить его универсальность — он может кроить как лёгкие, так и тяжёлые ткани. «Костюмные трикотажные ткани, с которыми мы сейчас работаем, идут в рулонах шириной 1,8 метра, и мы уже делали раскрой настила толщиной 4–5 см, — рассказывает Максим. — Мы уже пробовали резать и максимально тонкую и максимально толстую ткань, всё получается качественно, поскольку в комплексе стоит максимально жёсткий нож и мощность давления самой режущей головки максимальна среди имеющихся на рынке. Последние годы были вопросы по усадке ткани — достаточно большое количество материалов приходится пропускать через декатировочный станок. Есть определённые нюансы в работе с давальческим сырьём, но и мы не первый день работаем с текстилем (всё видели), и наши заказчики работают в премиум-сегменте и подбирают ткани достойного качества».

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

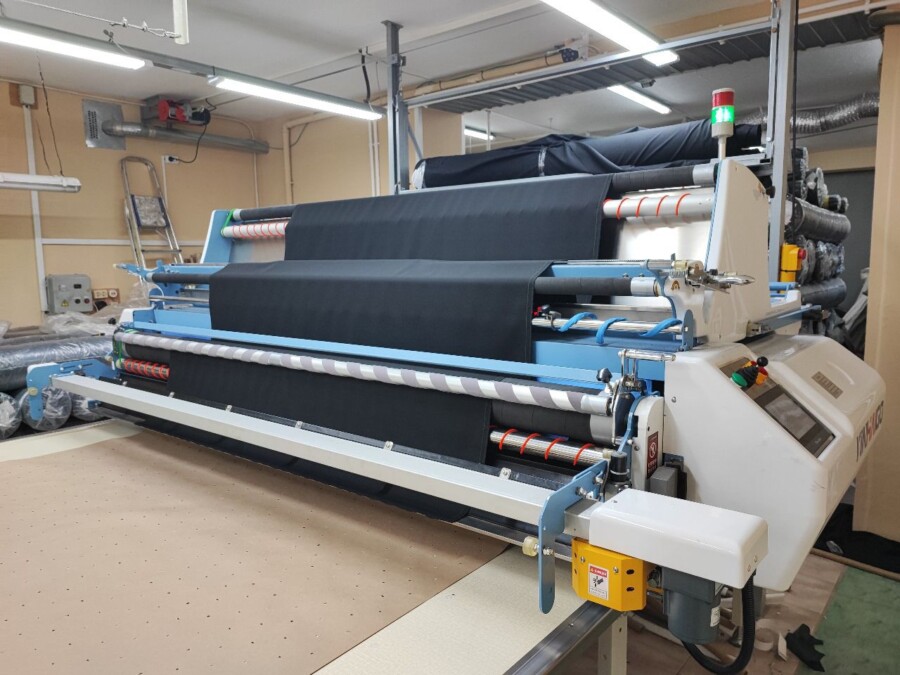

Автоматическая настилочная машина CYG YIN SY-IA с рабочей шириной 2 метра, с возможностью настила из рулона и из пачки

Говоря о планах развития, Максим отмечает: «Сейчас у нас работает 35 человек. Сначала расшиваем узкие места, планируем расширяться. В дальнейшем при наличии свободных мощностей будем оказывать услуги раскроя другим предприятиям (многие из них, кстати, работают с материалами шириной 1,90 и 1,95 метров).

Отвечая на вопрос о том, насколько гладко прошло на производстве внедрение нового комплекса, Максим говорит: «Максимально всё быстро было. Договорились с «Веллес», за две недели получили лизинг, оплатили, и через полтора месяца станок уже работал. Чуть ли не в два раза быстрее, чем было запланировано по договору. Согласовали сроки пусконаладки, приехали московские и китайские специалисты. Для удобства заноса в помещение комплекс пришёл в частично разобранном виде. За пару недель всё собрали, запустили и обучили».

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

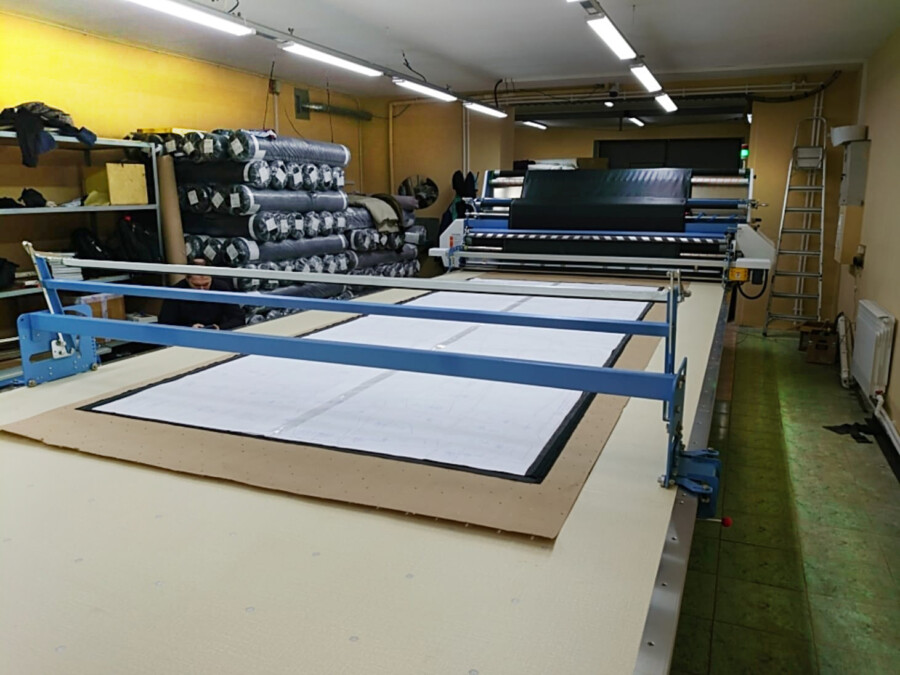

Система автоматического переднего и заднего прижима ткани при настилании установлена на раскройном столе с наддувом

На этапе пусконаладки китайские специалисты недостаточно точно описали настройки одной из опций настилочного устройства, но поставщик и здесь продемонстрировал качество техподдержки, связавшись с производителем и оперативно получив необходимую информацию. Всё заработало!

«Всё управление комплексом и настройки устройств выводятся на русском языке. Всё понятно, и затруднений не возникает. Собственно говоря, на обучение работе на станке у меня ушло два дня. Отработали всевозможные варианты, и теперь я могу уже сам обучить сотрудников, — говорит Максим. — В ближайшие месяцы научим своих раскройщиц работать на раскройном комплексе и будем готовы 30% мощности выделить под сторонние заказы по раскрою, и зарабатывать ещё и на этом.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

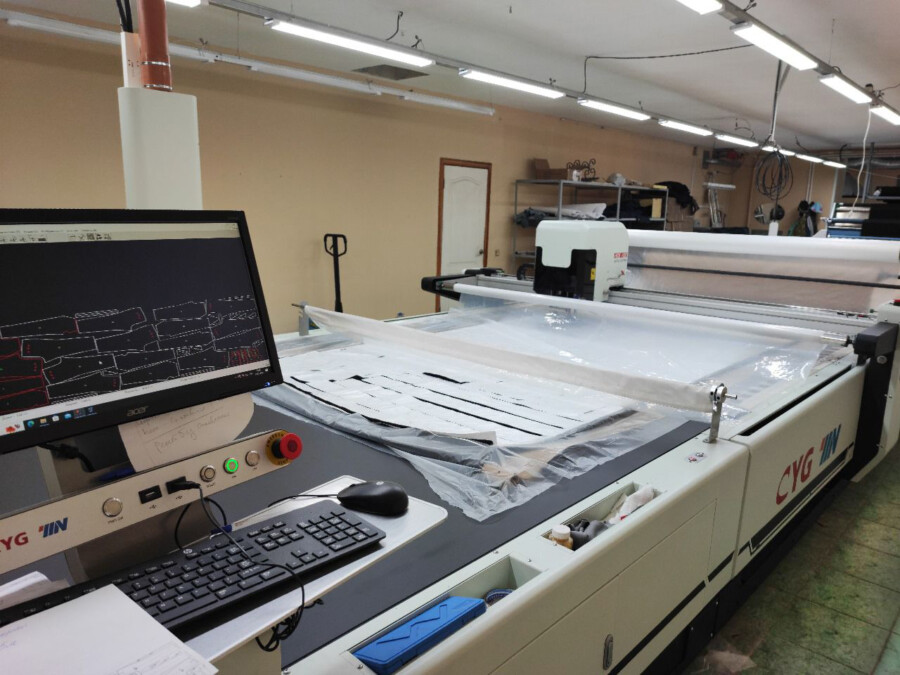

Система управления АНРК на русском языке на базе компьютера HP читает все известные на рынке форматы файлов раскладки

Сейчас у нас полная загрузка. Упираемся в кадровый вопрос — нет швей. Проблема в том, что новое поколение не стремится осваивать рабочие профессии, это проблема образования, политики на государственном уровне. Ни швей, ни технологов, ни раскройщиков. Это общая проблема для всей страны. Долгое время швейная отрасль просто гробилась теми ценами, которые мы получали за работу. Мы выживали последние лет десять. Только со времён ковида работа по пошиву стала оставаться у нас в стране и стали повышаться расценки. Соответственно, стали менять оборудование, развиваться — это тенденция последних трёх лет. Будем надеяться, что эта тенденция продлится, мы сможем и далее увеличивать зарплаты, подтянется молодое поколение и отечественное производство будет расти».

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

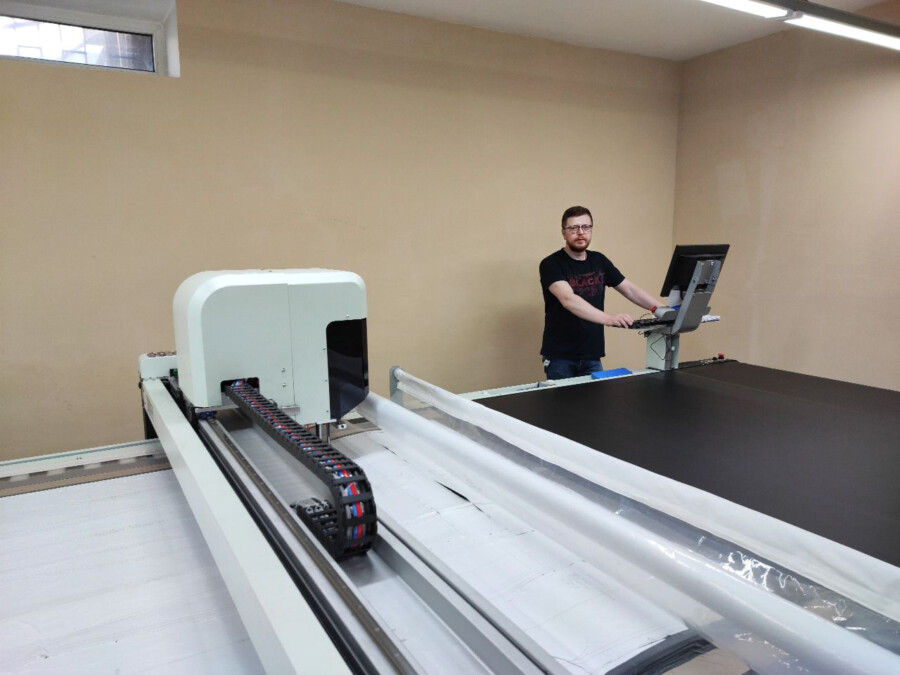

Собственник за два дня обучился управлению CYG YIN и теперь сам обучает своих сотрудников

В процессе общения с Максимом была видна его искренняя заинтересованность в развитии своего дела, внимание к деталям и стремление досконально изучить каждый технический и экономический аспект производства. Настоящая история про профессиональную династию и производителя с высоким потенциалом развития.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»
На фабрике заботятся об охране труда: на режущей балке установлено 4 оптических датчика безопасности, а по всей машине расположены 5 аварийных кнопок остановки

Руководством группы компаний «Веллес» был найден не просто очередной производитель АНРК. Команда российского поставщика достаточно глубоко изучила и проработала специ­фику рынка подобных станков и подобрала оборудование от компании, которая стояла у истоков автоматического многослойного раскроя в Китае.

Технические возможности оборудования CYG YIN и обеспечиваемое ими качество — это потенциал развития швейного производства на десятилетия. Поскольку АНРК — это большая инвестиция для швейного производства, от которого зависит обеспечение кроем всей фабрики, клиенты ищут надёжных, крупных, проверенных временем производителей, которые твёрдо стоят на ногах.

Беседовал Александр Шмаков


О компании CYG YIN мы попросили рассказать руководителя проектов по автоматизации раскройных цехов ГК «Веллес» Станислава Шабалина.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

Концерн CYG (Changyuan Technology Group) основан в 1986 году при участии Китайской академии наук. Его штаб-квартира находится в городе Шэньчжэнь, а акции торгуются на бирже
с кодом CYG с 2002 года. Компания специализируется на умном производстве и цифровизации промышленных предприятий. В корпорации более 8000 сотрудников, в неё входят 18 бизнес-подразделений, а продукция поставляется более чем в 80 стран. Компания имеет более чем 238 патентов на изобретения в области промышленной автоматизации, включая раскрой текстиля.

Компания CYG YIN Shanghai Intelligent Technology Co. Ltd. в портфеле концерна отвечает за реализацию проектов «умных» швейных фабрик. Три основные группы продукции это:
— Автоматические многослойные раскройные комплексы.
— Автоматические настилочные машины.
— Системы автоматического конвейерного подвесного перемещения заготовок по цеху.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

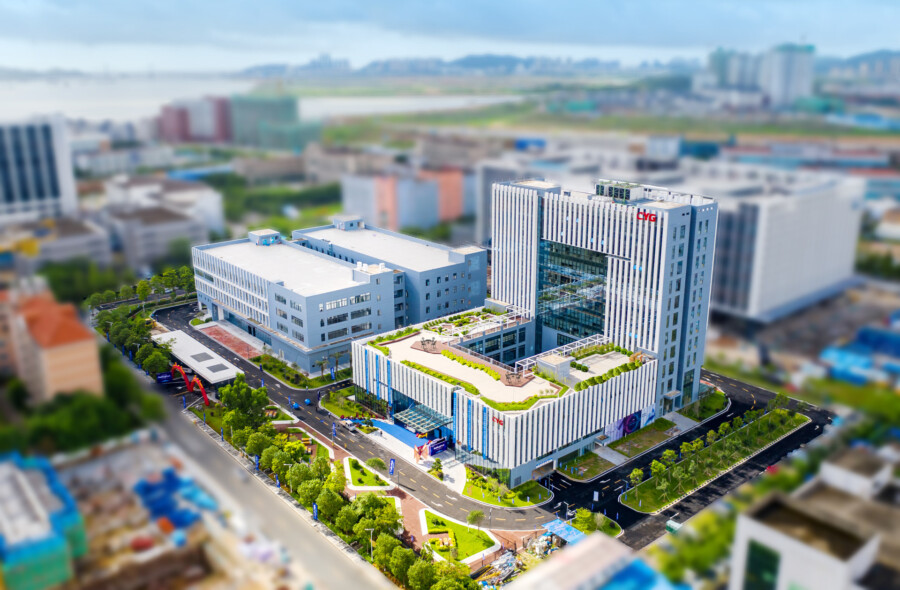

Штаб-квартира концерна CYG в городе Шэньчжэнь

В рамках другого подразделения CYG для текстильной отрасли производятся однослойные раскройщики, фрезеры для изготовления шаблонов для швейных автоматов, печатающие и режущие плоттеры для лекал.

История YIN берёт начало с компании TAKATORI (Япония), которая в 1985 году одной из первых в мире разработала автоматический раскройный комплекс (серия TAC). С 2003 года компания YIN производила раскройные комплексы TAKATORI в Китае, с 2007 года машины были переименованы в YIN.

Бизнес был успешен, и китайское подразделение смогло выкупить производственную площадку и технологии, в том числе подразделение японской компании, которая поставляла раскройные комплексы на японский рынок под брендом AGMS. Был основан YIN JAPAN, а в Китае была построена крупнейшая фабрика для производства раскройных машин в Шанхае.
В 2012 году YIN разработал китайский национальный стандарт цифровой автоматической раскройной машины. Годом позже YIN основал Китайский центр промышленного раскроя текстиля и открыл представительство YIN USA. В 2016 году YIN вошла в холдинг, чтобы CYG могли предоставлять комплексные решения по автоматизации производств одежды, мягкой мебели, изделий из нетканых материалов.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

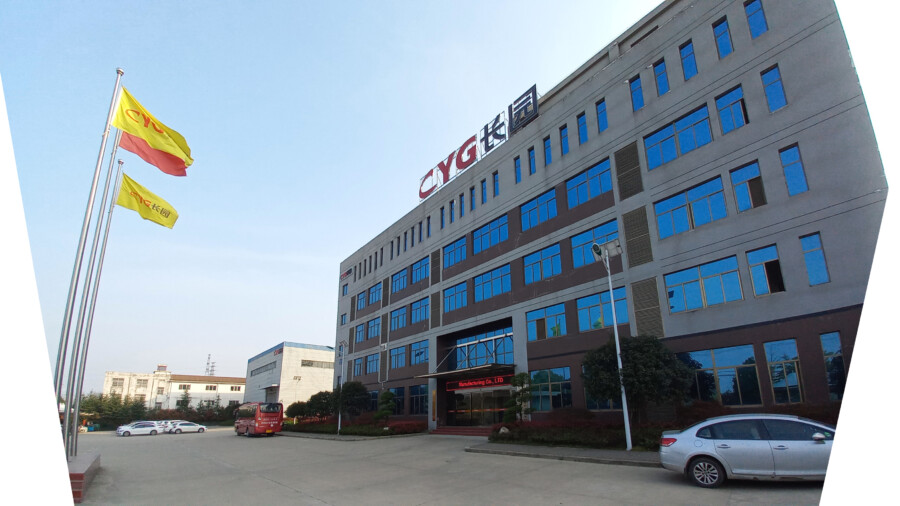

Новая производственная площадка раскройных машин площадью 44 тысячи кв. метров в провинции Хенян, Китай

CYG YIN гордится тем, что стояло у истоков производства автоматического раскроя ткани в Китае и может считаться первым и старейшим производственным предприятием в этой отрасли. За годы работы компания продолжает нумеровать все свои каттеры сквозными серийными номерами. Например, в апреле 2024 года по заказу компании «Веллес» были произведены машины с серийными номерами 8858 и 8902. За долгие годы работы CYG YIN входит в тройку лидеров по количеству инсталляций АНРК в мире и является номером один в Азии.

Машины CYG YIN являются эталоном и примером для других производителей раскройных машин, появившихся в Китае за последние несколько лет. Производители запасных частей ориентируются на чертежи CYG YIN при производстве компонентов, поэтому на рынке представлен большой ассортимент совместимых запасных частей и расходников. Важнейшим критерием при выборе АНРК является история эксплуатации этих машин на рынке, ведь при высоком размере инвестиций собственники рассчитывают на продолжительный срок службы. Не только в мире, но и на территории РФ многие машины под брендом YIN успешно работают более 10–15 лет. Именно поэтому компания «Веллес» сделала свой выбор в пользу представления интересов CYG YIN на территории России в качестве официального эксклюзивного дилера.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

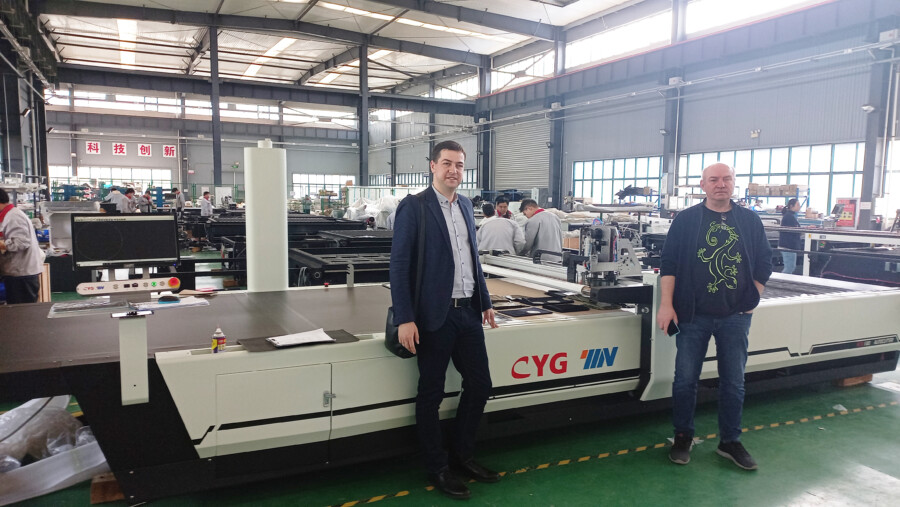

Делегация «Веллес» посетила новую фабрику CYG YIN сразу после пандемии

В 2022 году при поддержке инвестиций группы CYG была построена новая производственная площадка раскройных машин полного цикла для CYG YIN в провинции Хенань площадью 44 тысячи кв. метров, которую сразу после открытия китайских границ после эпидемий посетила делегация компании «Веллес» в марте 2023 года.

Отдельно на другой фабрике CYG неподалёку площадью в 60 тысяч кв. метров производятся настилочные машины и лифты для рулонов ткани CYG YIN серии HAIGO.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

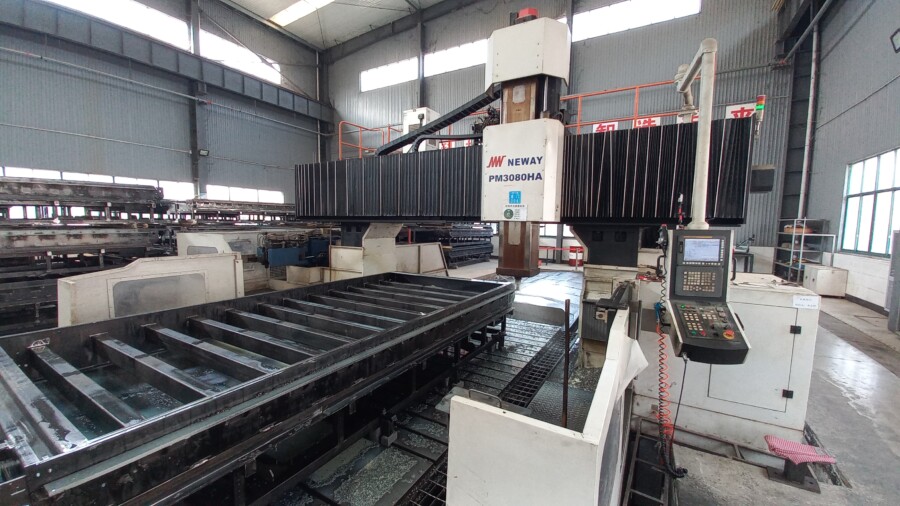

ЧПУ-станок большого формата обрабатывает сварную раму раскройщика CYG YIN

В сварочном цехе фабрики создаются мощные цельные рамы, залог того, что после годов эксплуатации точность кроя не изменится, а корпус будет оставаться жёстким и неизменным, поэтому вес машины CYG YIN начинается от 3,4 тонн, пока конкуренты на рынке предлагают машины весом от 1,7 тонн. Огромные ЧПУ-станки обрабатывают и шлифуют корпуса перед покраской.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

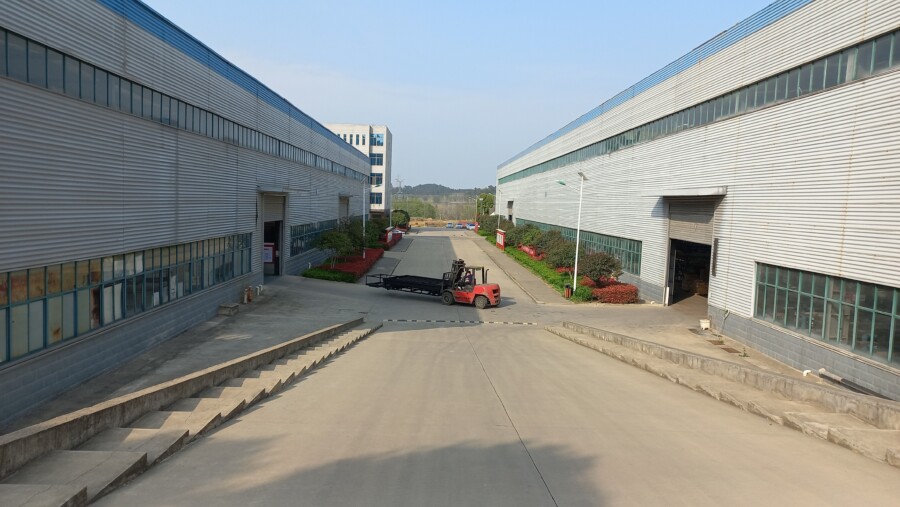

Готовую цельносварную раму раскройной машины погрузчик перевозит в сборочный цех

Все металлические компоненты на фабрике изготавливают в собственном цехе запасных частей, оснащённом девятью типами ЧПУ-станков. Это позволяет поддерживать высокую точность изготовления частей и не зависеть от сторонних поставщиков. Важно отметить, что режущая голова собирается на фабрике самостоятельно из собственных комплектующих в отдельном помещении.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

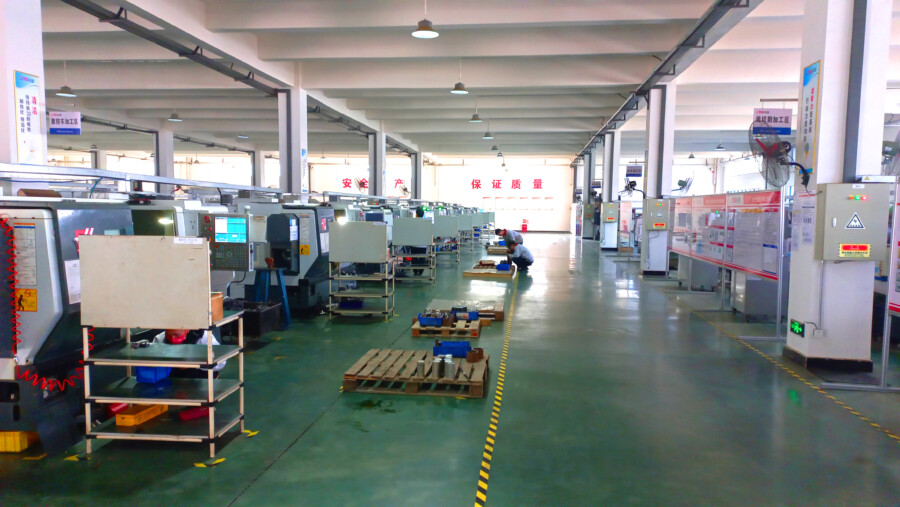

Все металлические комплектующие на фабрике CYG YIN изготавливаются на собственных ЧПУ-станках девяти основных типов

Сердцем раскройной машины является мощная 15-киловаттная турбина собственного производства CYG, которая обеспечивает жёсткую фиксацию ткани во время раскроя. Вакуум может регулироваться многоступенчато от 0 до 7 в зависимости от высоты настила и типа ткани. Опционально возможна установка опции постоянного вакуума для кроя объёмных материалов, когда вакуум поддерживается в процессе протягивания настила, сокращая время и препятствуя смещению кроя.

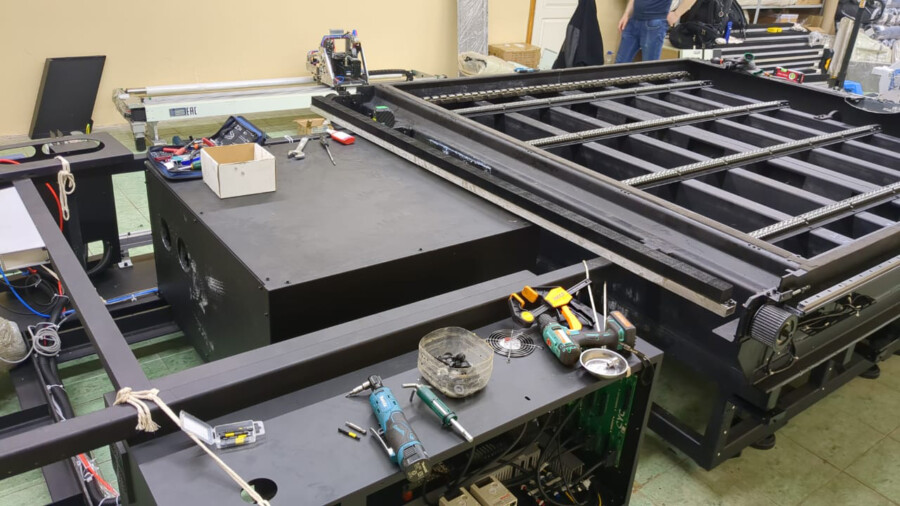

Мощная промышленная вакуумная турбина 15кВт собственного производства концерна CYG — сердце раскройщика
Мощная промышленная вакуумная турбина 15кВт собственного производства концерна CYG — сердце раскройщика

CYG производит машины трёх модификаций — для внутреннего рынка на китайских комплектующих; для Азиатского рынка на автоматике Panasonic; топовая японская версия для рынка Японии, Европы и США, которую «Веллес» поставляет на рынок РФ. Отличительной особенностью данной модели HCN100 является высокое качество и надёжность комплектующих. Все приводные моторы в комплексе по всем осям — это сервоприводы YASKAWA (Япония) последнего поколения.
Главный сервомотор на усиленной голове J используется мощностью 1500 ватт, что позволяет легко кроить любые тяжёлые материалы жёстким 2,5-миллиметровым по толщине ножом.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

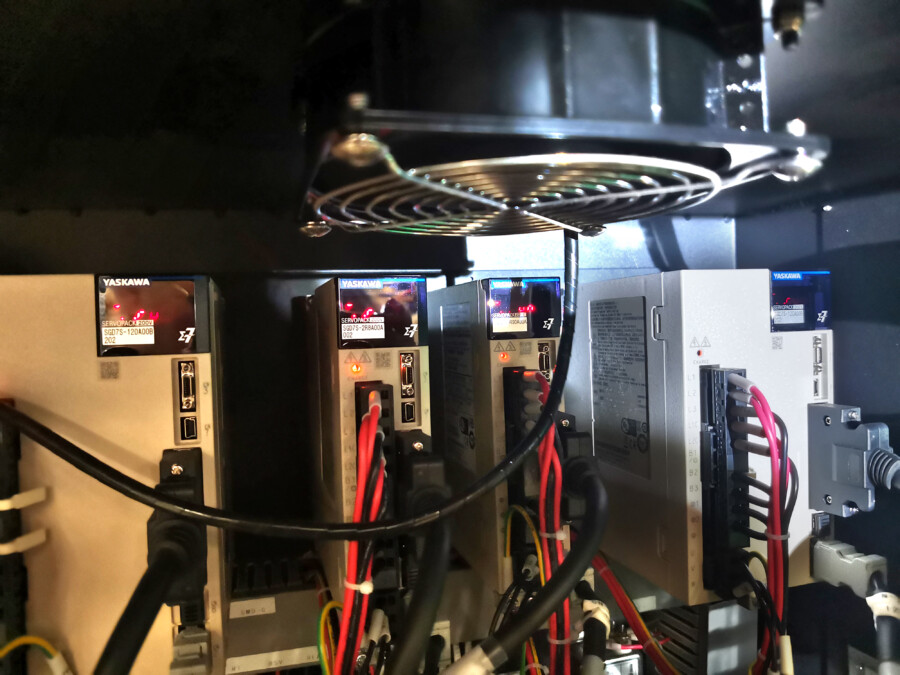

Японские сервоконтроллеры YASKAWA (Япония) последнего поколения для перемещения по осям XYZC
CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

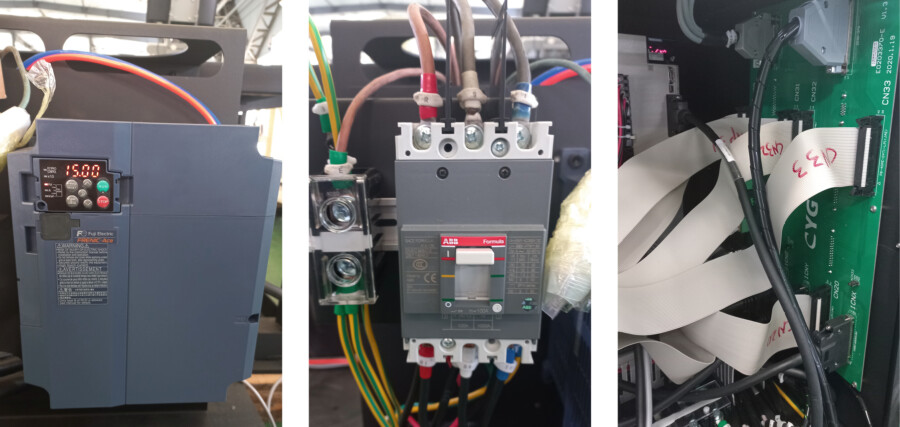

Надёжный инвертер FUJI ELECTRIC (Япония), электрика ABB (Швейцария), ключевые управляющие платы собственного производства концерна CYG

Внутри машины используются частотные преобразователи YASKAWA (Япония), инвертер FUJI ELECTRIC (Япония), пневматика SMC (Япония), реле и сенсоры OMRON (Япония), электрика ABB (Швейцария), линейные направляющие CYG изготавливаются одним из подразделений группы. Отдельно стоит отметить, что в машине используются управляющие материнские платы собственного производства концерна CYG, что говорит о том, что клиенты CYG YIN смогут приобретать запасные части в течение долгого времени после окончания гарантийного срока.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

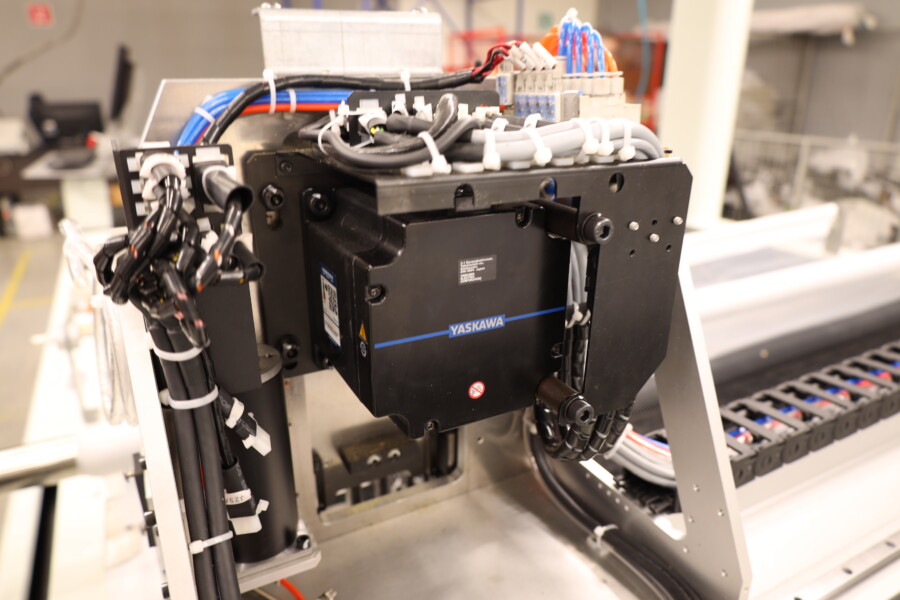

Главный сервомотор YASKAWA (Япония) на 1,5 кВт установлен на режущей J голове
CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

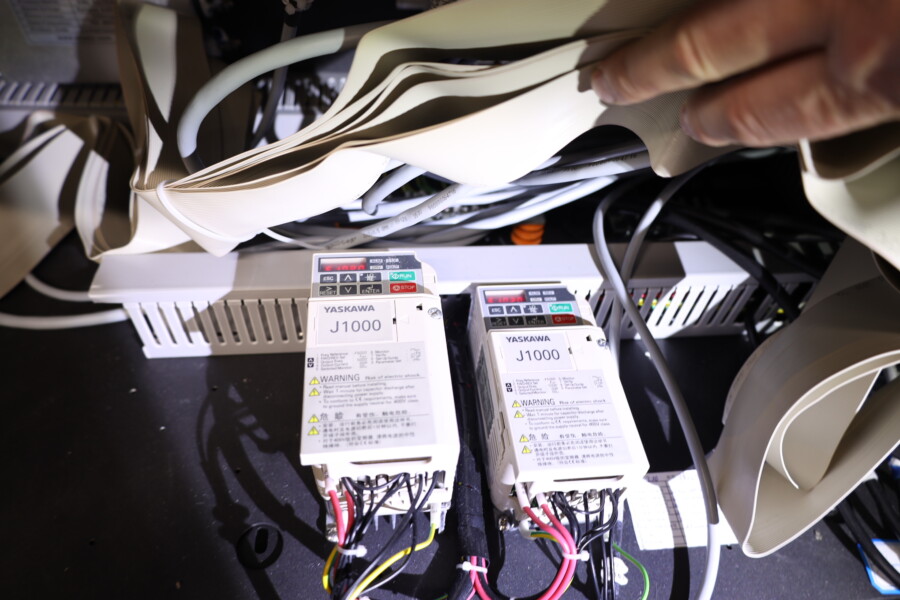

Частотные преобразователи YASKAWA J1000 (Япония)

Режущая голова японской конструкции оснащена уникальной по быстроте и простоте в обслуживании системой заточки двумя встречно вращающимися камнями японского производства. Подобные точильные устройства имеют ресурс от года эксплуатации, существенно превосходящий характеристики других решений на рынке. Такой способ позволяет сохранять геометрию ножа, и самое главное — сокращать время заточки до 0,8 секунд, что намного быстрее, чем у западных конкурентов Gerber или Lectra. Важно не то, что экономится время на регулярную автоматическую заточку, а то, что в ходе быстрой заточки нож стачивается минимально и это позволяет продлевать срок службы ножа, что сокращает время простоя машины и делает издержки на обслуживание одними из самых низких в индустрии.

CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

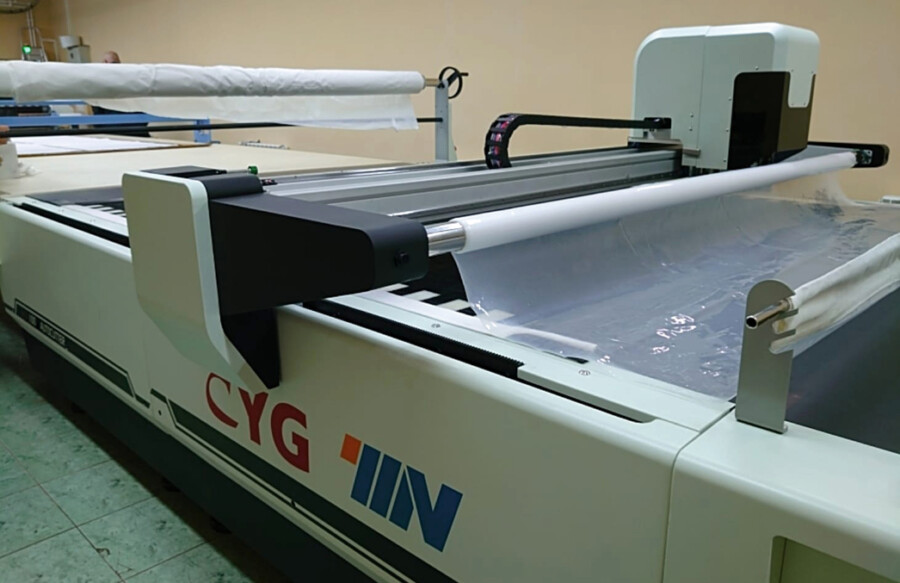

Система укрывной плёнки позволяет сохранить вакуум в уже вырезанных областях
CYG YIN — многослойный раскрой мирового уровня от ПКФ «ВЕЛЛЕС»

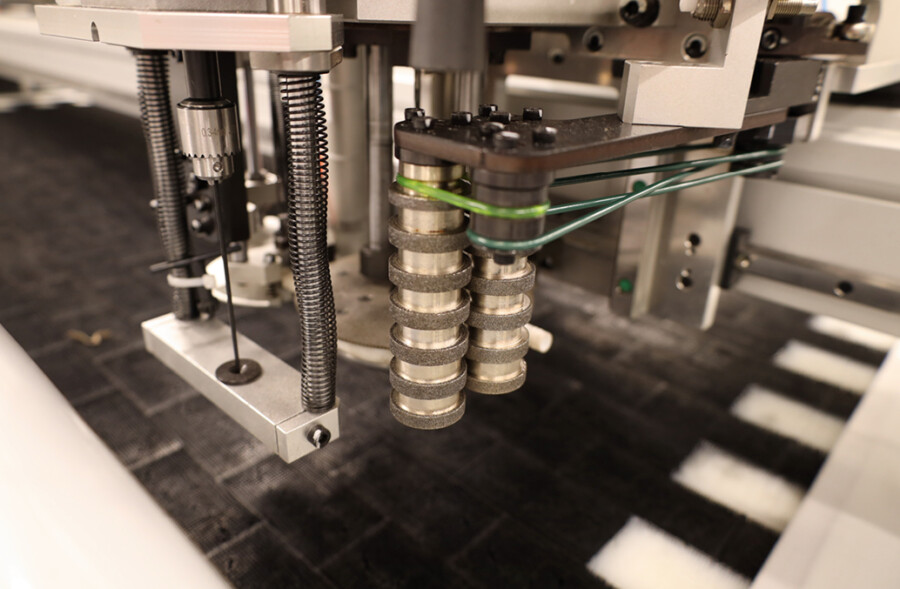

Японская система быстрой заточки ножа требует от 0,8 секунд на операцию. Все машины оснащаются сверлом для проделывания отверстий-меток

Все машины оснащаются бесплатно одним сверлом для проделывания отверстий-меток, а по желанию клиента можно установить до трёх свёрл разного диаметра. Свёрла приводятся в работу моторами, а не пневматикой, как у некоторых итальянских конкурентов.

На режущей голове установлена улучшенная система мощного обдува ножа сжатым воздухом нового поколения, которая также осуществляет обдув внутри прижимной лапки, что делает охлаждение более эффективным и препятствует спеканию слоёв кроя при работе с синтетическими тканями на высоких скоростях реза.

Стартовую точку на режущей голове оператор выставляет с помощью перекрёстного лазерного позиционера в начале настила, после этого машина автоматически продвигает настил в зону кроя, сохраняя позиционирование. На балке режущей головы установлена система укрывной плёнки, чтобы прикрывать уже разрезанные участки от потери вакуума. Данное устройство в качестве опции может быть оборудовано воздушными цилиндрами на подъём и опускание.

Все машины CYG YIN рассчитаны на эксплуатацию 24/7, обеспечивают высокую скорость и точность кроя (позиционирование ножа ±0,065 мм), возможность кроя с нулевым зазором, а также низкие эксплуатационные расходы.


CYG YIN имеет большой опыт в производстве кастомизированных решений, поэтому уверенно производит оборудование с недоступными для других производителей параметрами. Например, машины бывают шириной до 2,5 метра, высотой настила до 11 см, длиной окна реза до 3,3 метра, толщиной ножа от 1,6 до 3 мм. Есть возможность заказать «зеркальную» машину, если по конфигурации цеха необходимо управлять машиной с другой стороны. По желанию клиента машина может иметь привод перемещения по рельсам между настилочными столами.

«Веллес» имеет 32-летний опыт работы с китайскими производителями, мы можем решать все технические вопросы и поддерживать комплексы в должном рабочем состоянии. Все машины поставляются не только с расходными материалами, но и с набором из 33 артикулов запасных частей на первые годы работы. Мы гордимся тем, что предлагаем клиентам комплексные решения по оснащению раскройного цеха и оказываем качественную сервисную поддержку.
